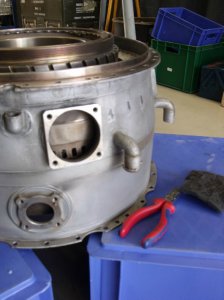

Und wieder eingebaut.



Diese Rohrwinkel, die rausragen, sind Leitungen für das Abblasventil. Damit soll verhindert werden, dass im Verdichter das Pumpen entsteht.



Modul 5

Hier geht es um die HD-Turbine.

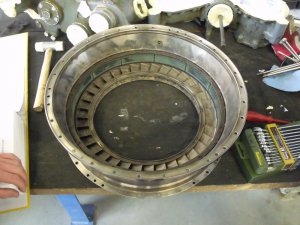

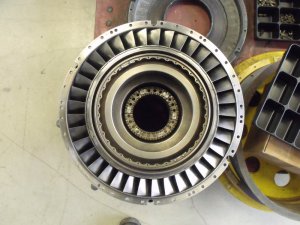

Hier im Bild ist das Folgestück zur Brennkammer. Die Leitschaufeln erzeugen einen Drall, welches die Turbine zur Arbeitsentnahme benötigt.

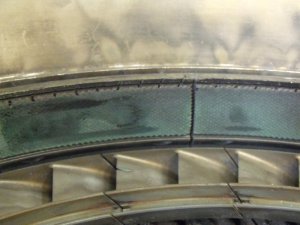

Das grüne ist die Dichtung für die Turbinenlaufschaufeln. Diese haben einen Hönigwabenmuster.

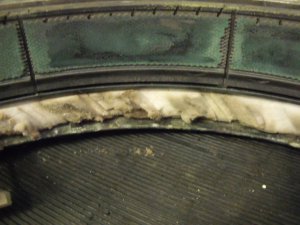

Zwischen Leitschaufeln und dem äußeren Gehäuse befindet Quarzwolle. Diese verhindern die Wärmeübertragung in das äußere Gehäuse.

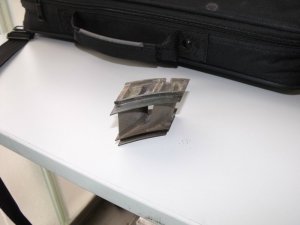

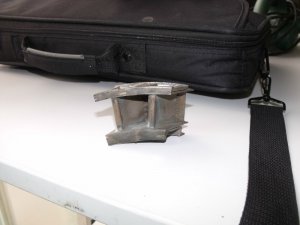

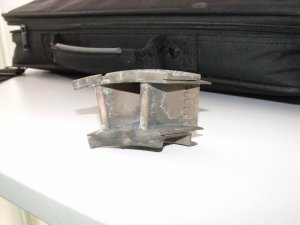

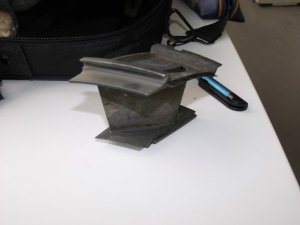

Ein unbehandeltder Leitschaufelsegment. Hinten sind Schlitze, wo die Kühlluft aus dem Inneren der Leitschaufeln durch diese Öffnungen ausströmen.




Gesäubert.

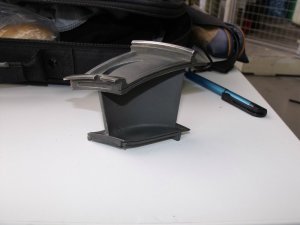

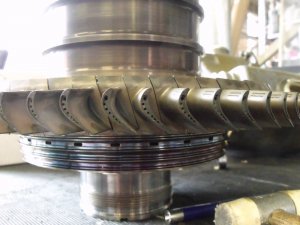

Nun die Turbinenlaufschaufeln.

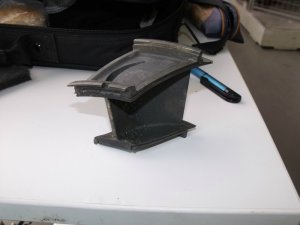

Die haben auch innere Kühlkanäle.



Aber auch vorne haben die Löcher, um einen Kühlschleier um die Schaufel zu erzeugen.

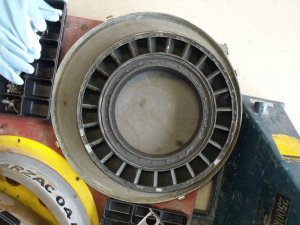

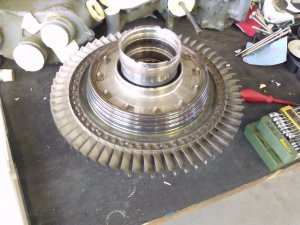

Das ist die keimige ND-Turbinenleitschaufelkranz.

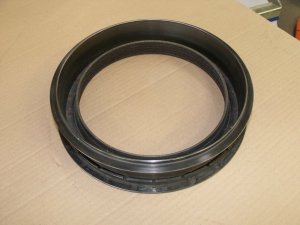

Der Innenring.

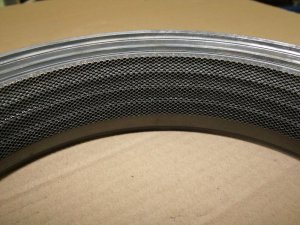

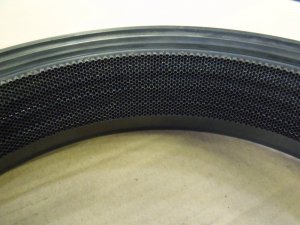

Hier sind wieder Honigwabendichtung, aber ohne Füllung.

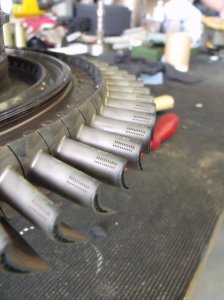

Die Leitschaufeln vor dem Schleifen.




Nach dem Schleifen. Die sehen nun deutlich besser aus.
