Hallo zusammen,
In der Berufsschule sollen wir Arbeiten über Getriebe machen, ich hab mir gedacht ich schreib eine über das Getriebe in meinem 323ti.
Da ich jedoch nicht bei BMW arbeite wollte ich euch fragen ob nicht jemand Daten wie Getriebe-, und Achsübersetzungen hat und ggf. ein Schema zu dem Getriebe.
Ich danke euch für eure Hilfe
In der Berufsschule sollen wir Arbeiten über Getriebe machen, ich hab mir gedacht ich schreib eine über das Getriebe in meinem 323ti.
Da ich jedoch nicht bei BMW arbeite wollte ich euch fragen ob nicht jemand Daten wie Getriebe-, und Achsübersetzungen hat und ggf. ein Schema zu dem Getriebe.
Ich danke euch für eure Hilfe
Mitglied: seit 2005
Deutschland
Deutschland
Hallo Dani_California,
schau mal hier (klick) - da gibt es sicher etwas passendes zum Thema "323ti Getriebedaten und Schema"!
Gruß
schau mal hier (klick) - da gibt es sicher etwas passendes zum Thema "323ti Getriebedaten und Schema"!
Gruß
Ähnliche Beiträge
Die folgenden Beiträge könnten Dich ebenfalls interessieren:
übersichten findest du hier :
http://de.bmwfans.info/parts/catalog/E36/Compact/Europe/323ti-M52/LHD/M/browse/manual_transmission/
Das sollte für das 5 gg passen , HAG beim 323 Ti = 3,07
falls du eine gang geschwindigkeits exxel brauchst schreib mir eine PN
1. Gang: 4,21
2. Gang: 2,49
3. Gang: 1,66
4. Gang: 1,24
5. Gang: 1,00
gruß pat
http://de.bmwfans.info/parts/catalog/E36/Compact/Europe/323ti-M52/LHD/M/browse/manual_transmission/
Das sollte für das 5 gg passen , HAG beim 323 Ti = 3,07
falls du eine gang geschwindigkeits exxel brauchst schreib mir eine PN
1. Gang: 4,21
2. Gang: 2,49
3. Gang: 1,66
4. Gang: 1,24
5. Gang: 1,00
gruß pat
Übersetzungen:
I Gang: 4,23
II Gang: 2,52
III Gang: 1,66
IV Gang: 1,22
V Gang: 1,00
R Gang: 4,04
Hinterachsgetriebe:
3,07 bei Handschaltung
3,23 bei Automatik
Schema kannst du dir selber erstellen mit Excel, der Drehzahlbegrenzer liegt bei 6500U/Min
Ein rpm/km/h Schema mit 3,15 Hinterachsgetriebe und Drehzahlbegrenzer bei 7000U/Min findest du in meiner Fotostory
Edit: Mist pat war wieder ne Minute schneller :)
Bearbeitet von: stefan323ti am 24.01.2010 um 22:20:53
I Gang: 4,23
II Gang: 2,52
III Gang: 1,66
IV Gang: 1,22
V Gang: 1,00
R Gang: 4,04
Hinterachsgetriebe:
3,07 bei Handschaltung
3,23 bei Automatik
Schema kannst du dir selber erstellen mit Excel, der Drehzahlbegrenzer liegt bei 6500U/Min
Ein rpm/km/h Schema mit 3,15 Hinterachsgetriebe und Drehzahlbegrenzer bei 7000U/Min findest du in meiner Fotostory
Edit: Mist pat war wieder ne Minute schneller :)
Bearbeitet von: stefan323ti am 24.01.2010 um 22:20:53
Scheiß auf Chuck Norris - Spongebob grillt unter Wasser..
DANKESCHÖN LEUTE!!!
Okeii das ist alles super Material, blos wiso habt ihr verschiedene Übersetzungen??
Und hat jemand ein Blockschaltbild wo man die Kraftverläufe erklären kann?
@ Stefan ,
du scheinst aber die besseren daten zu haben!
@Dani
ich glaube ich habe auch irgendwo eine extabelle mit Gang weiten und derhmoment.
Schick mir mal deine E mail per Pn
du scheinst aber die besseren daten zu haben!
@Dani
ich glaube ich habe auch irgendwo eine extabelle mit Gang weiten und derhmoment.
Schick mir mal deine E mail per Pn
Arbeitet hier niemand bei BMW und kann mir so ein Bild vom Getriebe schicken wo man alle Zahnräder usw. sieht und man die Kraftverläufe einzeichnen kann?
Ich könnte morgen auf der Arbeit mal fragen ob wir sowas da haben, was ich aber irgendwie bezweifle.
Zitat:
Ich könnte morgen auf der Arbeit mal fragen ob wir sowas da haben, was ich aber irgendwie bezweifle.(Zitat von: L-Gillis)
Das wäre ja super, du findest solche Schemen bei den warscheinlich bei den Werkstatthandbüchern.

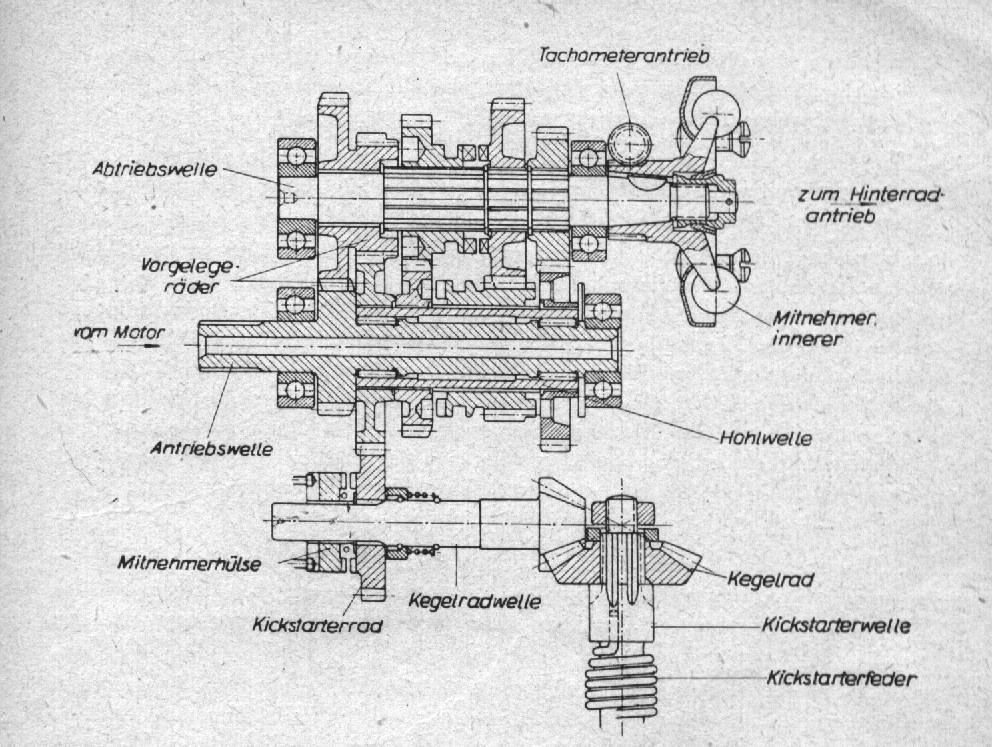

Hier mal so ein Schema wie ich mir das in etwa vorstelle:
http://www.ehlestrand.de/Bilder/Getriebe.jpg
http://www.ehlestrand.de/Bilder/Getriebe.jpg
