Servus meine lieben Freunde.
Da mir meine alten LEDs wie ich sie hatte nicht mehr gefallen haben, dachte ich muss ich da etwas dran ändern. Also habe ich mich mal dran gemacht und mir ein LED Tagfahrlicht gebaut. Und damit vielleicht auch andere was davon haben, hab ich das ganze mal dokumentiert. Also los...

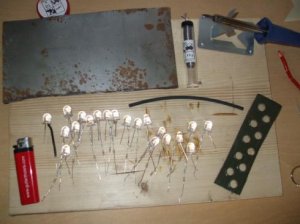

Was man braucht:
- 20 Superhelle LEDs 10mm. Entweder schon mit Wiederstand oder eben die Wiederstände dazu bestellen. Ich hab meine von ebay (20LEDs + Wiederstände ~12€)
- Blech um Halterungen zu bauen (gibts bei jedem Metalbauer als Abfall in der Größe). Ich habe 1,5mm Blech genommen.
- Kabel
- Schrumpfschläuche
- Lötkolben + Lötzinn
- Lysterklemmen (schreibt man das so?) um die Kabel später zu verbinden.
- Flex
- Bohrmaschine mit 10mm Metalbohrer
- Silikon

[manuell hochladen]https://www.bmw-syndikat.de/cgi-bin/bmwuploaded/Wei%DF-Blau-Fan-Rude/1%20image_490.php.jpg[/manuell hochladen]

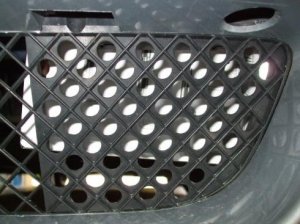

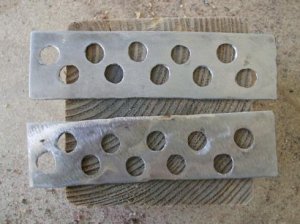

Als erstes habe ich mir eine Schablone aus Pappe gemacht um zu sehen wo und in welchem Abstand ich die Löcher für die LEDs später in das Blech bohren muss. Ich habe in meinem M5 Gitter für die Bremsluftkanäle Löcher gebohrt, durch die die LEDs später scheinen sollten. Hier mal ein Bild von meinem Gitter und dann eins von der fertigen Metalhalterung für die LEDs.

[manuell hochladen]https://www.bmw-syndikat.de/cgi-bin/bmwuploaded/Wei%DF-Blau-Fan-Rude/2image_490.php.jpg[/manuell hochladen]

[manuell hochladen]https://www.bmw-syndikat.de/cgi-bin/bmwuploaded/Wei%DF-Blau-Fan-Rude/3image_490.php.jpg[/manuell hochladen]

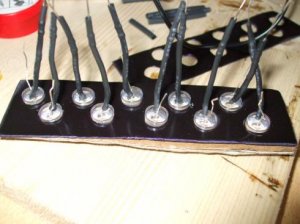

Als ich die Halterung dann gebaut und lackiert hatte (dunkel damit sie nicht hinter dem Gitter rausschimmert), ging es daran die LEDs zusammen zu löten. Dafür habe ich sie schonmal in die Halterung gesteckt und erstmal die Anschlüsse direkt an den LEDs mit Schrumpfschläuschen isoliert gegen äußere Einflüsse.

[manuell hochladen]https://www.bmw-syndikat.de/cgi-bin/bmwuploaded/Wei%DF-Blau-Fan-Rude/4image_490.php.jpg[/manuell hochladen]

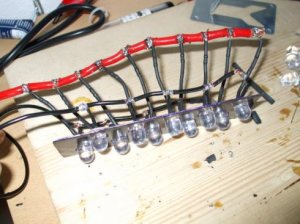

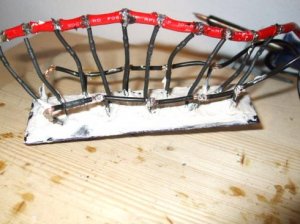

Da die Löcher in der Halterung und im Gitter etwas versetzt sind, habe ich mich entschieden die Pluspole der LEDs in die Mitte der Halterung zu legen und mit einem Kabel zu verbinden und die Minuspole jeweils außen und dann eben mit zwei Kabeln verbunden, um diese beiden Kabel dann miteinander zu verbinden. So sah das ganze dann verlötet aus.

[manuell hochladen]https://www.bmw-syndikat.de/cgi-bin/bmwuploaded/Wei%DF-Blau-Fan-Rude/5image_490.php.jpg[/manuell hochladen]

[manuell hochladen]https://www.bmw-syndikat.de/cgi-bin/bmwuploaded/Wei%DF-Blau-Fan-Rude/6image_490.php.jpg[/manuell hochladen]

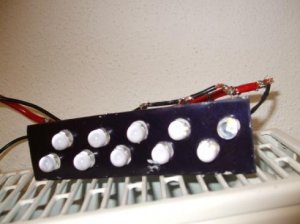

Damit auch die Anschlüsse direkt an den LEDs nichts abbekommen und das ganze auch noch etwas fixiert ist, hab ich dann rings um die LEDs Silikon geschmiert. So ist es vor Nässe geschützt.

[manuell hochladen]https://www.bmw-syndikat.de/cgi-bin/bmwuploaded/Wei%DF-Blau-Fan-Rude/7image_490.php.jpg[/manuell hochladen]

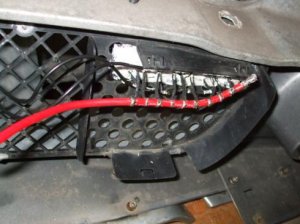

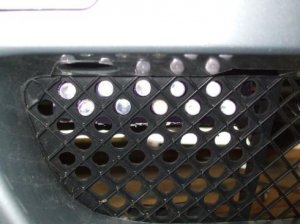

Hier mal ein Bild wie das ganze hinter dem Gitter aussieht. Einmal von vorne und einmal von hinten.

[manuell hochladen]https://www.bmw-syndikat.de/cgi-bin/bmwuploaded/Wei%DF-Blau-Fan-Rude/8image_490.php.jpg[/manuell hochladen]

[manuell hochladen]https://www.bmw-syndikat.de/cgi-bin/bmwuploaded/Wei%DF-Blau-Fan-Rude/9image_490.php.jpg[/manuell hochladen]

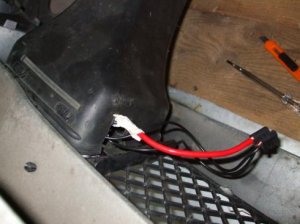

Um die Verkabelung zu ermöglichen habe ich aus dem Bremsluftkanal an der Seite ein Stück rausgeschnitten um die Kabel aus dem Kanal raus zu bekommen. Hier zu sehen...

[manuell hochladen]https://www.bmw-syndikat.de/cgi-bin/bmwuploaded/Wei%DF-Blau-Fan-Rude/10image_490.php.jpg[/manuell hochladen]

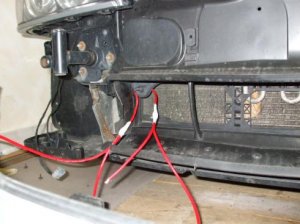

Die Kabel (Plus und Masse) Habe ich unter dem Scheinwerfer auf der Beifahrerseite verlegt. Das Pluskabel habe ich über einen separaten Schalter im Innenraum direkt von der Batterie im Kofferraum geholt. So kann ich die LEDs an und ausschalten wann ich will. Das Massekabel habe ich an den Massepol neben der Federbeinaufhängung angeschlossen.

[manuell hochladen]https://www.bmw-syndikat.de/cgi-bin/bmwuploaded/Wei%DF-Blau-Fan-Rude/11image_490.php.jpg[/manuell hochladen]

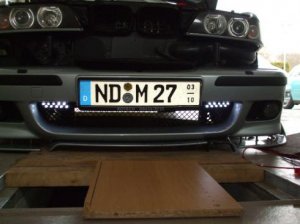

Und als das dann alles so verkabelt war wie ich mir das dachte, kam die erste Beleuchtungsprobe. Hat auch auf Anhieb geklappt (was mich gewundert hat *g*)

[manuell hochladen]https://www.bmw-syndikat.de/cgi-bin/bmwuploaded/Wei%DF-Blau-Fan-Rude/12image_490.php.jpg[/manuell hochladen]

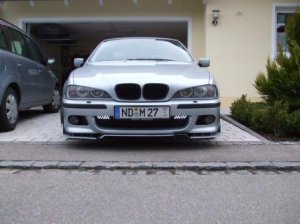

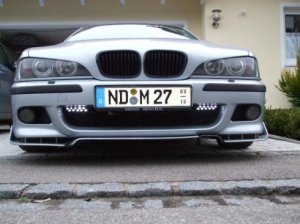

Und zusammengebaut sieht das ganze dann so aus...

[manuell hochladen]https://www.bmw-syndikat.de/cgi-bin/bmwuploaded/Wei%DF-Blau-Fan-Rude/13image_490.php.jpg[/manuell hochladen]

[manuell hochladen]https://www.bmw-syndikat.de/cgi-bin/bmwuploaded/Wei%DF-Blau-Fan-Rude/14image_490.php.jpg[/manuell hochladen]


Um mal kurz auf die Regularien zu sprechen zu kommen, LED Tagfahrlichter können eingetragen werden wenn sie zwischen 25cm und 115cm über dem Boden sind, zwischen den Leuchten mindestens 60cm Platz ist, die LEDs mussen Wagerecht leuchten, also nicht nach oben und dürfen eine bestimmte Watt-Zahl nicht überschreiten. Die weiß ich leider nicht genau. Ich werde bei Gelegenheit mal versuchen das ganze eintragen zu lassen, wenn es klappt oder eben nicht, lasse ich es euch wissen. Werde aber in den nächsten Tagen eh nicht dazu kommen.

Ich hoffe es hat euch interessiert und ich konnte vielleicht dem ein oder anderen helfen. Bei Fragen, nur zu...

Gruß Matze

Bearbeitet von - Weiß-Blau-Fan-Rude am 27.03.2009 11:14:34

Bearbeitet von: Jogi am 27.07.2011 um 16:46:50

Hallo!

Hast du gut hinbekommen!!!

Hast du deine leitung von der batterie bis zu dem verbraucher(Led`s) auch richtig abgesichert, und die elektrischen bauteile gegen die feuchtigkeit isoliert?

gruß Rainer!

Sicher hab ich das. :-) Stimmt, hab ich gar nicht dazu geschrieben. Natürlich immer alles schön abisoliert.

Gruß Matze

Dann is alles ok!

wollt ich als elektriker nur erwähnen - damit dein dicker nicht abfackelt (ohne sicherung) und deine arbeit nicht umsonst war!

gruß rainer!

Recht hast du! Wäre nicht nur schade wegen der LEDs. :-)

Sieht gut aus, könnte mann das auch über das zyndschloss ein schalten und bei Licht dass das aus geht?

Klar, geht schon, geht ja bei normalem Tagfahrlicht auch. Musst es nur dementsprechend an die Zündung anschließen. Oder besser wäre warscheinlich an die fensterheber, die Leuchten auch sobald die Zündung an ist. Und da dürfte es dann auch keine Probleme mit dem BC geben.

Gruß Matze

Sehr gute Lösung/Arbeit
Gefällt mir besser als die Idee mit den Neblern :)
Ein Bild im Dunkeln wäre noch cool
Respekt

Also die Bilder die ich drin habe, sind von gestern Abend, da hat es schon gedämmert. Ich werd noch welche machen bei Tag und welche wenns dunkel ist. Bei Tag fürchte ich, sind sie nicht so hell. Aber Nachts sollte man sie schon sehr gut sehen.

Gruß Matze

Danke für das Bild!
Aber wie kommst du darauf, dass da die NSL mit dabei ist? Das ist der Anschluss, der zur Rückleuchte geht. Da sind drei Adern für Rücklicht, Bremse und Blinker. Das vierte ist die Masse. Das kann es dann wohl doch nicht sein.
Weiß denn niemand, wo das Kabel für die NSL verläuft????

servus. alles schön und gut, aber was sagt die rennleitung dazu, ist sowas überhaupt erlaubt?
mfg dieter

Zitat:

---

Bei Tag fürchte ich, sind sie nicht so hell. Aber Nachts sollte man sie schon sehr gut sehen.

(Zitat von: NDM27)

---

Ähh, weiß nicht ob man es dann Tagfahrlicht nennen kann

Haste schön hinbekommen.
Wie sonst auch all anderes an deinem BABY ;) Smokers car halt ^^
gruß Vitali

@baklan
Wie ich geschrieben habe, die Vorraussetzungen um es eingetragen zu kriegen habe ich erfüllt, ich war noch nicht beim TÜV, aber Die Rennleitung sagt da nix dazu. Bin auch schön öfter damit an ihnen vorbei gefahren jetzt.

@Shadowline
Dann nenn es eben anders. Von mir aus LEDs in der Stoßstange...

Sieht gut aus,schön dezent.

He Matze coole idee macht was her. Hast du die alten auch noch drin? Das sind ja voll die dicken klopper von LED oder?

Hallo Matze,

die Idee ist einfach genial.

Hab da aber mal eine elektrotechnische Frage.

Wie ich auf Deinen Foto´s erkenne hast Du alle Pluspole der LED´s miteinander verbunden und die Minuspole ebenfalls. Wenn dem so ist handelt es sich bei Deinem Aufbau um eine s. g. Parallelschaltung wobei jede LED mit der KFZ Betriebsspannung von 12 Volt beaufschlagt wird. LED´s haben aber eine erlaubte UB = Betriebsspannung von ca. 3 Volt. Aus meiner Sicht müssten die LED´s bei Dir in kurzer Zeit durchbrennen, außer Du hast einen Vorwiderstand von ca. 470 Ohm vorgeschaltet, oder die elektrische Verdrahtung in Richtung Reihenschaltung geändert.

Gruß

wer_pa

@ Nova
Nene, die alten hab ich raus. Haben mir nicht mehr so gefallen. Außerdem waren das ja nur 4 und jetzt hab ich ja 10 drin. Und die alten waren 5mm, das sind jetzt 10mm LEDs.

@ wer_pa
Also ich hab sie in Reihe geschalten, das hast du richtig erkannt. Ich habe auch an jede LED an den Pluspol einen Wiederstand gelötet, wie viel Ohm der hat kann ich leider gar nicht sagen. In der ebay Auktion stand eben drin das man die LEDs damit auf 12v bringt und am Auto verbauen kann. Bisher tun sie ihren Dienst einwandfrei. :-)

Gruß Matze

Hallo Matze,

..........Ich habe auch an jede LED an den Pluspol einen Wiederstand gelötet, wie viel Ohm.......

Upps, habe die kleinen Widerstände auf Deinem ersten Foto glatt übersehen.

Dann ist ja alles bestens (:--))

Gruß

wer_pa


Bearbeitet von - wer_pa am 13.03.2008 21:42:06

Wenn es normale weisse LEDs wären mit einer Betriebsspannung
von 3 bis 3.5V wären sie beim einschalten sofort durchgeknallt
und hätten nur kurz mal aufgeleuchtet. Es sind wohl 12V LEDs
die einen kleinen Widerstand im Kopf haben, bei 10mm LEDs nicht
unüblich.

Negativ Ghostrider, den Wiederstand haben sie nicht im Kopf, den habe ich an den Pluspol angelötet. :-) War ne ganz schöne Arbeit diese ganze löterei.
