So, nun ist es mal wieder soweit. Nachdem ich bereits Nebelscheinwerfer, M3 Lenkrad sowie Multifunktion/Tempomat nachgerüstet habe, ist jetzt das elektrische Sonnenschutzrollo für die Heckscheibe an die Reihe. . .
. . Leider gibt es fürs Facelift keinen 100% passenden Nachrüstsatz mehr. Also an die Arbeit!

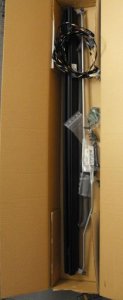

Aus verschiedenen Umbauten liegen bei mir noch folgende Teile herum.
Dies soll nur eine Hilfestellung sein. Arbeit nach dieser Anleitung auf eigene Gefahr! . Angaben beziehen sich auf eine E46 318i Limousine Baujahr 2001 . ------------------------------------------------------------------------------- . Zur Nachrüstung werden folgende Teile benötigt .

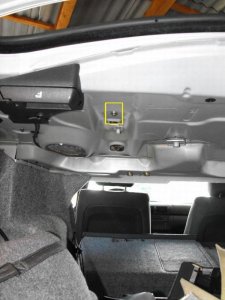

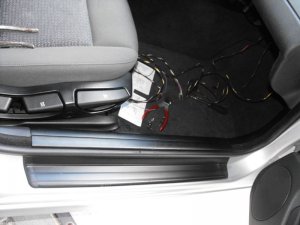

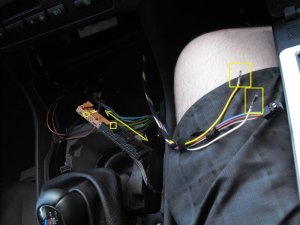

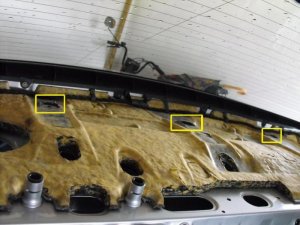

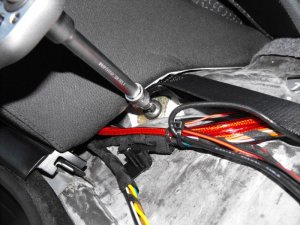

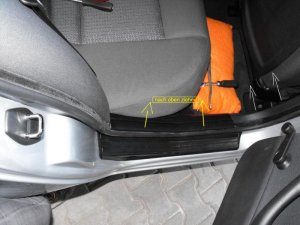

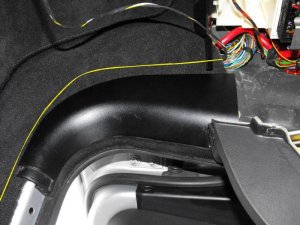

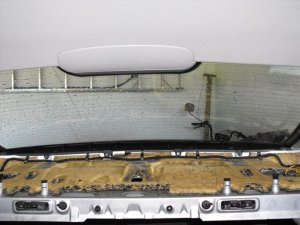

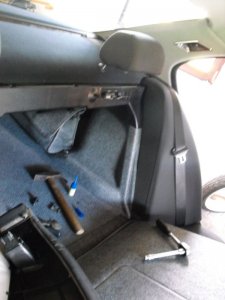

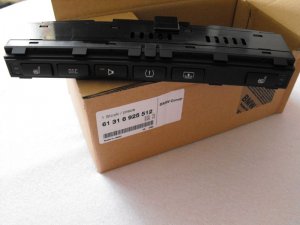

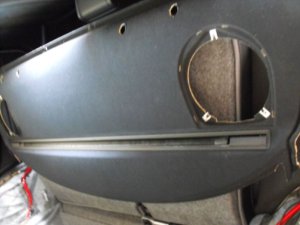

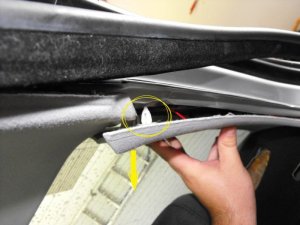

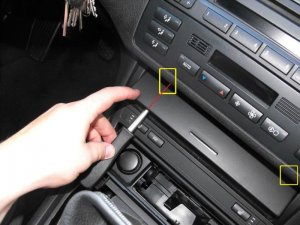

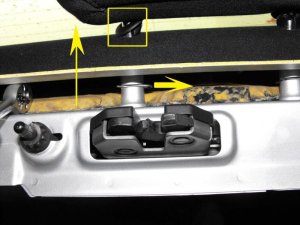

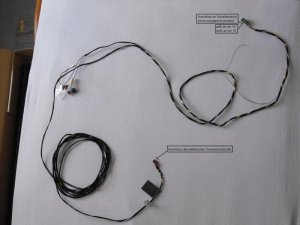

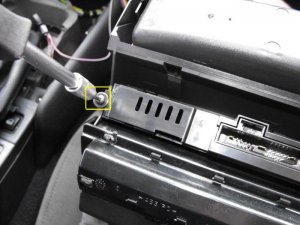

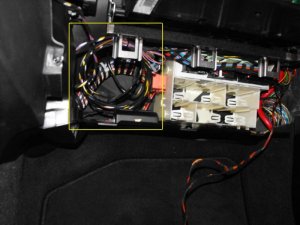

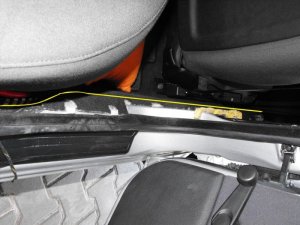

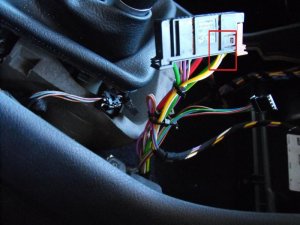

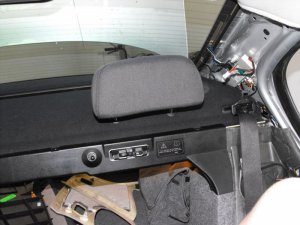

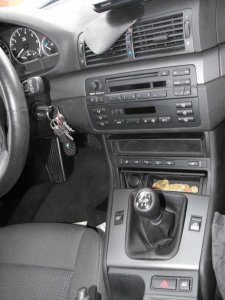

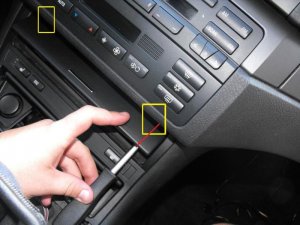

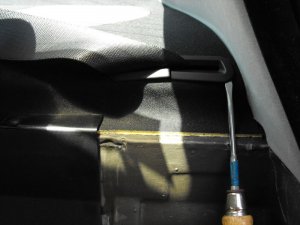

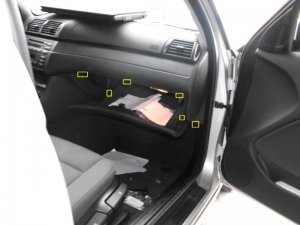

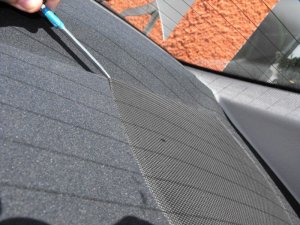

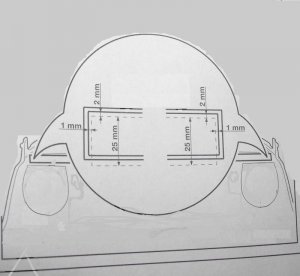

Schaltzentrum – Teilenummer 61 31 6 925 512 – 98,67€ . -------------------------------------------------------------------------------. . Übersicht Nachrüstkabelbaum . Info Der Stecker zum Schalter in der Mittelkonsole muss ausgepinnt und in den vorhandenen Stecker an der Schalterleiste eingepinnt werden . ------------------------------------------------------------------------------- . . Anschlussplan . ------------------------------------------------------------------------------- . ..Kleiner Nachtrag mit Unterstützung durch bernd79.. .. ..Falls jemand den Kabelbaum selber Basteln will (Facelift).. .. ..1x Universal Buchsengehäuse uncodiert (61 13 8 377 072).. ..= Stecker für Sonnenrollo.. ..2x Buchsenkontakte (61 13 1 393 724).. ..2x Buchsenkontakte (61 13 0 006 663).. ..= Pins für Stecker am Sonnenrollo und Schaltzentrum Mittelkonsole.. ..+ Kabel .. . ------------------------------------------------------------------------------- . Dann geht’s los . . Seitenteil der Rückbank ausbauen Einfach nach vorne wegziehen . . . Gurtführung aushebeln . . . Gitter und darunterliegende Lautsprecher ausbauen . . . Leuchten in der C- Säule ausbauen . . . und C Säule ausbauen . . . Gurtbefestigung unten lösen . . . Kunststoffleiste der Rückbankverriegelung entfernen Stifte nach unten durchdrücken . . . Abdeckung der Kopfstützendurchführung aufhebeln Sicherungssplint der Kopfstütze herausziehen Kopfstützen abnehmen . . . Ablage abnehmen . . . Öffnung ausschneiden und Heckrolloeinheit einsetzten Ich habs mit einen scharfen Cutter ausgeschnitten. Mit einem Dremel geht es wahrscheinlich schneller und einfacher. . Der Ausschnitt . Das Rollo lässt sich sehr schwer einsetzen. Erst an der Schnittkante in Fahrtrichtung vorne einsetzen, Rolloeinheit gefühlvoll zusammendrücken und die andere Schnittkante einführen. Setiliche Abschlussleisten nicht vergessen. . . Dämmstoff an den Verschraubungspunkten entfernen . . . und Ablage wieder einsetzen. Auf Führung am hinteren Gitter achten! Kabelbaum am Rollo anstecken und nach unten Richtung Sitzbank verlegen( siehe Linie) . . . Sonnenschutzrollo von unten anschrauben (3 X) . . . Kunststoffleisten nach oben abziehen. Verkleidung der B-Säule am unteren Ende zum Sitz herausziehen . . . Nachrüstkabelbaum nach vorne legen . . . Clips ersetzen . . . Handschuhfach ausbauen (6 Schrauben) und abstecken „Stiefel“ abbauen und Kabel verlegen. (2 mal mit Clips befestigt) . . . . . Gurt, Lautsprecher, C-Säule und Kopfstützen wieder befestigen (Sicherungssplint nicht vergessen) Beifahrerseite und Rückbank kann nun wieder zusammengebaut werden . . . Träger der Fensterheberschalter ausbauen . . . Funktionsträger ausbauen . . . Obere Schrauben sind hinter der Blende des Brillenfachs versteckt . . Viel Spaß, der Einbau ist noch viel schlimmer! . . . Schaltzentrum abstecken . . . Stecker des Schaltzentrums öffnen . Stecker des Zusatzkabelbaums auspinnen . Pins des weißen und gelben Kabels durch Pins ersetzen die in den Stecker der Schaltzentrums passen. Zu den Pins habe ich leider keine Teilenummer Gelbes Kabel in Steckplatz 14 des Steckers fürs Schaltzentrum einpinnen Weißes Kabel in Steckplatz 15 einpinnen (Siehe weiße und gelbe Linie am Stecker des Schaltzentrums) . . . Die weiteren Kabel des Zusatzkabelbaums werden nicht mehr gebraucht und können zurückgebunden werden. Stecker wieder schließen . . . Schaltzentrum durch ein Neues mit Schalter für elektrisches Sonnenschutzrollo tauschen . . . . . . Mittelkonsole wieder zusammenbauen Anstecken des Zigarettenanzünders nicht vergessen! . . . Den wieder einmal viel zu langen Nachrüstkabelsatz hinter dem Handschuhfach verstauen ----Jaja, ich habs natürlich noch ordentlicher verlegt---- . . . Handschuhfach wieder einbauen ---- Ja es waren sechs Schrauben! . . ------------------------------------------------------------------------------- . . ?? Funktionstest! .
. Arbeitszeit ca. 3 Stunden . .
Bearbeitet von: esisdaFlo am 11.08.2009 um 21:26:57
Bearbeitet von: esisdaFlo am 01.09.2009 um 21:31:09
SUPER Anleitung, echt spitze... jetzt kann ich das sogar umbauen... wobei, ist der Einbau identisch mit dem des VFL?
(Zitat von: ChilledAngel)
der einbau selbst sollte identisch sein es hängt davon ab ob du das komplette schaltzentrum (1 Teil "wie bei mir") oder einzelne schaltermodule hast. ob das mit dem schaltzentrum genau bei facelift umgestellt wurde kann ich allerdings nicht sagen.
falls du dass mit den einzelnen schaltern hast kannst du dir die 100€ für ein neues Schaltzentrum sparen. der einzelne schalter is nämlich im paket "Sonnenschutzrollo – Teilenummer 51 46 0 000 522 - 291,18€" dabei. dieser Nachrüstsatz ist nämlich eigenlich fürs VFL vorgesehen.
dann werden aber die restlichen kabel des nachrüstkabelbaums für beleuchtung des schalters, sicherung, stromversorgung, etc. auch gebraucht. (dazu kannst du dann noch die orginal anleitung haben. da ist das mit der verkabelung des einzelnen schalters recht gut beschrieben.)
Bearbeitet von - esisdaFlo am 05.07.2009 13:14:02
Hinweis:
Zwischen obenstehenden und untenstehenden Themen liegt ein Zeitraum von mehr als 2 Monaten
Normales manueles Rollo gibt es auch bei BMW. Kostenpunkt 100,00€ sprich extrem günstiger und außer dem Spielzeug mit dem Schalter die gleiche Optik. Würde nie im Leben das Geld für sowas verpulfern. Du solltest Dir lieber für das Geld ein paar Ledersitze anlegen.
@ratenimgarten Geb dir vollkommen Recht, dass das Manuelle auch reicht. Bin nur relativ günstig an die Teile gekommen. Würde niemals 400€ für sowas ausgeben.
Ledersitze find ich nicht so toll, hab mir deshalb Alcantara Sportsitze besorgt. :-)
Ich würde dir raten, zu min. 1,5 qmm zu greifen. Von der Länge her mess einfach großzügig den Weg aus und geb noch einen Angstmeter dazu, dann sollte es ausreichen.
Gruß Luke
Denken ist die beste Waffe eines Menschen, nur leider erschießen sich die meisten immernoch selbst
Hinweis:
Zwischen obenstehenden und untenstehenden Themen liegt ein Zeitraum von mehr als 9 Monaten
Das elektrische Heckscheibenrollo ist ne nette Spielerei aber im großen und ganzen absoluter Schwachsinn den eigentlich kein Mensch braucht. Mein 3er hat das elektrische Rollo auch drin und es ist Lustig die blöden Gesichter hinter einem an der Kreuzung zu sehen wenn auf einmal das Rollo hochfährt und noch lustiger ist es wenn auf der Autobahn wieder jemand fast in den Kofferraum fährt und man dann das Rollo über den Schalter betätigt, dann halten die gleich nen riesen abstand da die denken der Wagen sei n Zivilstreifenwagen;-)
Allerdings wäre es mir entschieden lieber gewesen wenn der Erstbesitzer meines BMW elektrische Fensterheber hinten und n Multifunktionslenkrad anstelle des elektrischen Heckscheibenrollos und des Skisacks bestellt hätte
Hinweis:
Zwischen obenstehenden und untenstehenden Themen liegt ein Zeitraum von mehr als 3 Monaten

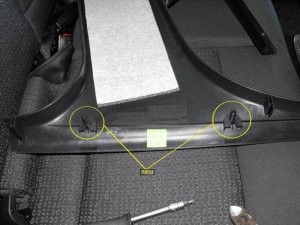

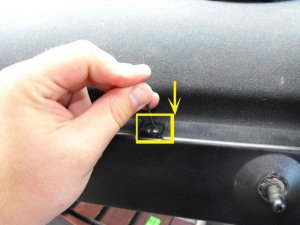

Ach ein Hinweis noch, bei manchen E46 sind an der Abdeckleiste an der Rücksitzlehne (die Kunstoffleiste) keine Klipse mit Stiften verbaut sondern so hinterhältige Stifte die nur zum einmaligen Einbau vorgesehen sind und die man ohne sie unbrauchbar zu machen nicht rausbekommt, das musste ich heut bei meinem 3er feststellen:-(
[quote] Das elektrische Heckscheibenrollo ist ne nette Spielerei aber im großen und ganzen absoluter Schwachsinn den eigentlich kein Mensch braucht. Mein 3er hat das elektrische Rollo auch drin und es ist Lustig die blöden Gesichter hinter einem an der Kreuzung zu sehen wenn auf einmal das Rollo hochfährt und noch lustiger ist es wenn auf der Autobahn wieder jemand fast in den Kofferraum fährt und man dann das Rollo über den Schalter betätigt, dann halten die gleich nen riesen abstand da die denken der Wagen sei n Zivilstreifenwagen;-)
na dann hat dein ROLLO doch nen positiven Nutzen, wenn auch die beiden anderen Sachen für dich wichtiger sind. Jeder so wie er es für wichtig erachtet.
BMW was sonst, schon über 37Jahre 6Zylinder, nun 4Zyl. G20 330i
Ich muss das Thema mal ausgraben. Bekomme die Woche das elektrische Sonnenschutzrollo (gebraucht ersteigert) und benötige nun die EBA. Hat die vielleicht jemand zur Hand und könnte sie mir schicken? Wäre echt dankbar dafür.
Dann muss ich wohl noch den Kabelbaum zusammen basteln mit allen Steckern und PINs. Gibt es dazu eigentlich mittlerweile die Teilenummern?
Hinweis:
Zwischen obenstehenden und untenstehenden Themen liegt ein Zeitraum von mehr als 28 Monaten
Mit dem Buchsenkontakt (61 13 0 006 663) hatte ich so meine Probleme.. die Teile, die BMW lieferte passten nicht ins Steckergehäuse des Schaltzentrums.
Ich hab dann mit dem Teilemenschen rumgesucht.. und schließlich sind wir über das Steckergehäuse auf die richtigen Pins gekommen. Irgendwas scheint bei dem Pin im ETK nicht ganz zu stimmen.
Steckergehäuse findet sich komischerweise nur beim X5 E53, ist aber auch im E46 verbaut. Da kamen dann tatsächlich passende Einzelpins (Ohne Kabel!)
hi willst du den einzelschalter benutzen ? dann brauchst du keine eba 2 kabel von hinten sonnenschutzrollo in die mittelkonsole ziehen dort muss dann ein zündungsplus über sicherung ein minus und ein kabel für beleuchtung hin wie der schalter angeklemmt wird findest du bei google gruß
