Forum

Hi, bin grade dabei den CD Wechsler anzuschliessen und habe eigentlich nur noch ein dringendes Problem:

Das Wechslerkabel B ist 6 Polig am CD-Wechsler und 10 Polig am Radioteil (Radio Navigationsteil mit Monochromdisplay).

der 6-Polige Stecker ist fertig konfessioniert.

Belegung:

Blau/Weiss auf 1
Braun/Weiss auf 2
Rot/Weiss auf 4

Da die Radios sich ja zu unterscheiden scheinen, wurde mir nur eine 10 polige Steckerhülse mitgeliefert und die 3 Blanken farbigen Kabel am anderen Ende des Kabelbaums.

Wo müssen die nun hin? Habe zwar einige Bilder gefunden hier im Forum mit der Belegung fürs CD-Business Radio aber nich für meines.

Sprich kann mir einfach jemand sagen,

was bedeuten die 3 Kabel und in welchen Pin vom 10Poligen gehören sie?

Bsp. Blau/Weiss = Signal gehört in 3 vom 10Poligen.

Wäre super Dankbar für Hilfe.

Grüsse

RT81

ipod an wechsler Anschluss?(Car Hifi & Multimedia & Navigation Forum)
E39 Frage zu Wechsler Anschluss(Car Hifi & Multimedia & Navigation Forum)
E90 Mp3-Wechsler in E46? Anschluss???(Car Hifi & Multimedia & Navigation Forum)
CD wechsler DCIN Anschluss nicht vorhanden!?!?(Car Hifi & Multimedia & Navigation Forum)

hab jetz mal am 10-poligen:

auf pin 1 rot/weiss
auf pin 2 blau / weiss
auf pin 3 braun / weiss gesteckt

signal is da, aber ganz leise und es knarzt beim umschalten der audio tracks, also vermute ich masse stimmt noch nicht.

hab das auto noch auseinander und müsst morgen zur arbeit, echt keiner nen schnellen tipp? (ausnahmsweise)

lg rt81

OK ich habs...

hab mir mit der

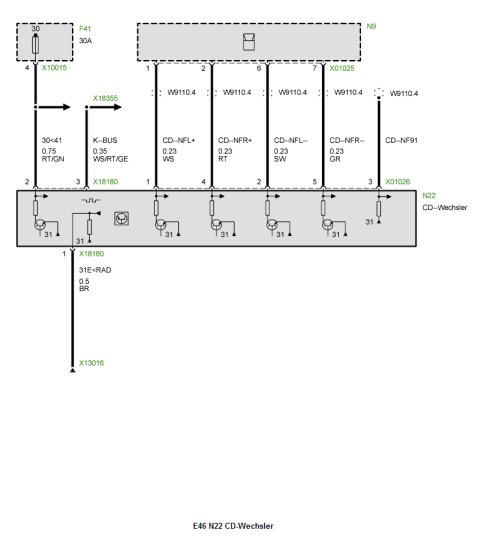

http://www.motor-talk.de/forum/aktion/Attachment.html?attachmentId=183847&ajax=true

skizze

und

http://www.bmw-syndikat.de/bmw-syndikat/archiv/stecker_radio_e46.gif

der zeichnung weiter geholfen und kam auf 1 2 und 6 ...... jetz geht der ton JUHU

*bier aufzieh*
